Импорт и экспорт файлов изображений

SketchUp

В SketchUp изображения могут оживить вашу модель на экране. Вы можете импортировать изображения для создания пользовательских текстур, которые вы применяете к лицам в своей 3D-модели. И вы можете экспортировать изображения, чтобы поделиться моделью с друзьями, клиентами или коллегами или, возможно, в онлайн-портфолио вашей работы.

Большая часть сведений об импорте изображений описана в разделе «Создание 3D-модели», но в этой статье описаны все способы импорта и экспорта изображений, а также приведены соответствующие сведения в других статьях.

Вы можете работать с изображениями в различных форматах файлов. В следующей таблице вы найдете обзор растровых и векторных изображений, которые поддерживает SketchUp. Далее в этой статье вы найдете более подробное объяснение различий между растровыми и векторными файлами и советы о том, когда выбирать из возможных типов файлов.

Формат изображения Растр или вектор? Можно импортировать в SketchUp Можно экспортировать из SketchUp
JPEG Растр Да Да
PNG Растр Да Да
ТИФФ Растр Да Да
БМП Растр Да Да
PSD Растр Да Да
ТГА Растр Да
PDF Вектор Windows — нет, MacOS — да Да
EPS Вектор Преобразование в формат САПР Да

И последнее, но не менее важное: вы найдете подробные инструкции по процессу и параметрам экспорта растровых и векторных изображений в SketchUp или SketchUp Pro.

Содержание
  1. Импорт изображений
  2. Понимание растровых и векторных изображений и форматов их файлов
  3. Экспорт растрового изображения
  4. Экспорт векторного изображения PDF или EPS

Импорт изображений

В SketchUp изображения можно импортировать несколькими различными способами в зависимости от того, как вы хотите использовать их в своей модели. Подробные сведения см. в следующих статьях:

  • Чтобы выполнить трассировку изображения с помощью инструментов рисования SketchUp для плана этажа или другого чертежа, см. раздел Трассировка изображения.
  • Чтобы импортировать изображение, которое вы хотите использовать в качестве пользовательской текстуры в обозревателе материалов, см. Добавление цветов и текстур с помощью материалов.
  • Чтобы импортировать фотографию и применить ее ко всему лицу, см. раздел Приклеивание фотографии или текстуры к лицу.
  • Чтобы импортировать изображения с помощью функции «Соответствие фото», в разделе «Сопоставление фотографии с моделью» (или модели с фотографией) подробно объясняется, как это сделать.
  • Чтобы импортировать векторное изображение как рельеф, необходимо экспортировать векторное изображение в формате .dwg или 9.0131 .dxf в редакторе изображений, таком как Adobe Illustrator, а затем выполните шаги, описанные в разделе Импорт и экспорт файлов САПР, чтобы импортировать векторное изображение как геометрию, а не как 2D-изображение.

Совет: Вы также можете перетаскивать импортируемые файлы в область рисования. После того, как вы перетащите файл, откроется любое соответствующее диалоговое окно «Импорт», в котором вы сможете выбрать нужные параметры.

Чтобы управлять размерами файлов и качеством изображения, следуйте этим советам:

  • Размеры изображений не должны превышать 1024 x 1024 пикселей. Это максимальный размер изображения, которое можно импортировать в SketchUp. Если вы используете изображение, превышающее максимально допустимое, SketchUp автоматически уменьшает размер файла, используя механизм выборки среднего качества. Однако ваше изображение выглядит лучше, если вы сами измените размер фотографии в программе редактирования изображений, такой как Adobe Photoshop (та, которая поддерживает бикубическую передискретизацию).
  • Обрежьте изображение так, чтобы оно включало только ту часть изображения, которая будет использоваться. При этом размер файла SketchUp будет небольшим, особенно если вы планируете использовать изображение в качестве пользовательской текстуры.
  • Сохраните файл в формате JPEG высокого качества.

Общие сведения о растровых и векторных изображениях и форматах их файлов

В SketchUp можно импортировать и экспортировать файлы растровых изображений. В SketchUp Pro также можно экспортировать векторные изображения. Если вы не знакомы с различиями между форматами изображений и форматами файлов изображений, которые поддерживает SketchUp, этот раздел знакомит вас с основами.

  • Растровые изображения состоят из квадратных цветных пикселей, которые объединяются для создания изображения. Поскольку растровое изображение имеет определенное количество пикселей, вы обычно можете уменьшить размер изображения, и оно все равно будет хорошо выглядеть. Однако чем больше вы увеличиваете размер изображения, тем более блочным выглядит растровое изображение. Разрешение растрового изображения говорит вам, сколько пикселей имеет изображение. В SketchUp вы используете растровые изображения для текстур, фона, водяных знаков и т. д. Вы можете экспортировать вид модели в виде файла растрового изображения, чтобы поделиться с клиентом, создать презентацию и многое другое.
  • Векторные изображения не имеют разрешения. Вместо этого за кулисами работают математические алгоритмы для создания векторного изображения. Преимущество заключается в том, что вы можете делать векторные изображения такими большими или маленькими, как вам нравится, и они все равно будут хорошо выглядеть. Однако векторные изображения лучше всего работают с линиями, кривыми и плоскими цветами. Векторные изображения полезны для создания набора 2D-строительных документов, построения перспективы в большом формате или импорта в программное обеспечение для создания векторных иллюстраций для дальнейшего редактирования. (В LayOut есть возможности редактирования векторных изображений.)

SketchUp поддерживает несколько различных форматов растровых изображений, каждый из которых имеет свои преимущества. Вот краткий обзор форматов растровых файлов, которые работают в SketchUp:

  • JPEG (Joint Photographic Experts Group): Многие приложения, компьютерные платформы и цифровые камеры поддерживают файлы JPEG с расширением .jpg . Сжатие JPEG может уменьшить размер файла до доли других форматов, что полезно, когда вам нужно отправить изображение по электронной почте или поделиться им на веб-сайте. Однако сжатие изображения JPEG удаляет информацию из изображения, и вы можете создать блочное или низкокачественное изображение, если примените слишком сильное сжатие.
  • PNG (Portable Network Graphics): Формат PNG был разработан для эффективной передачи изображений через всемирную паутину без потери данных. В отличие от JPEG, сжатие PNG не отбрасывает данные из файла изображения. При экспорте файлов PNG из SketchUp изображение может сохранять прозрачность таких материалов, как стекло.
  • TIFF (формат файла изображения с тегами): TIFF в основном используется для печати с высоким разрешением, поэтому изображения в формате файла TIFF содержат много данных изображения, но также имеют тенденцию быть большими. SketchUp поддерживает как можно больше форматов TIFF, и перед экспортом в файл TIFF необходимо проверить совместимость с другими приложениями. 1-битные растровые файлы или файлы TIFF с кодировкой GIF несовместимы со SketchUp. Вы также можете экспортировать файлы TIFF с прозрачностью.
  • BMP (Bitmap): Формат файла BMP был создан для операционных систем Microsoft Windows в первую очередь как формат, используемый для буфера обмена Microsoft Windows и для просмотра (особенно в качестве обоев). BMP не использует сжатие. Таким образом, BMP может быть полезен для создания временных файлов для дальнейшего изменения в других приложениях. Однако BMP имеет тенденцию создавать очень большие файлы, которые не подходят для использования в архивах, Интернете и электронной почте.
  • PSD: Формат PSD является родным для Adobe Photoshop. Вы можете импортировать изображения только в этом формате. Однако файлы PSD, как правило, имеют большой размер, поэтому подумайте, поможет ли сначала экспорт файла PSD в формат JPEG или PNG повысить производительность SketchUp.

Примечание. SketchUp 2016 и более поздние версии больше не поддерживают формат файлов EPix для экспорта.

Совет: В большинстве случаев вы, вероятно, захотите импортировать или экспортировать изображение в формате JPEG или PNG. Оба этих формата обеспечивают небольшой размер файлов, их можно просматривать в любой системе и отображать множество цветов и деталей. Формат JPEG немного лучше подходит для фотографий с большим количеством деталей и цветовых вариаций, тогда как формат PNG отлично подходит для изображений с более ограниченной цветовой палитрой, чем фотография. Если вы печатаете изображение своей модели с высоким разрешением, проверьте в документации на свой принтер лучший формат файла или узнайте в службе печати, следует ли вам использовать TIFF.

SketchUp Pro позволяет экспортировать в два векторных формата:

  • EPS (инкапсулированный PostScript): Этот формат основан на PostScript, языке описания графики, разработанном Adobe в качестве стандартного способа взаимодействия графических программ и устройств печати. . EPS широко используется в графическом дизайне и издательском деле.
  • PDF (Adobe Portable Document Format): PDF — это открытый стандарт для распространения электронных документов по всему миру. PDF сохраняет шрифты, форматирование, графику и цвет исходного документа независимо от приложения и операционной системы, которые использовались для создания документа. Кроме того, PDF-файлы компактны, и любой, у кого есть бесплатное программное обеспечение Adobe Acrobat Reader, может просматривать, совместно использовать, перемещаться и печатать PDF-файлы.

Экспорт растрового изображения

Чтобы экспортировать текущий вид модели SketchUp в виде растрового изображения, выполните следующие действия. Появится диалоговое окно «Экспорт 2D-графики».

  • Перейдите к месту, где вы хотите сохранить изображение.
  • (Необязательно) В поле Имя файла введите имя файла изображения. По умолчанию файл изображения имеет то же имя, что и ваша модель SketchUp.
  • В раскрывающемся списке Тип экспорта выберите тип растрового файла. Параметры растра: JPEG, PNG, TIFF или BMP.
  • (Необязательно) Нажмите кнопку Параметры , чтобы открыть диалоговое окно параметров для выбранного типа файла. Параметры для каждого типа файлов перечислены в следующих разделах. Нажмите OK , чтобы сохранить параметры и вернуться в диалоговое окно «Экспорт 2D-графики».

    Примечание: При экспорте существует ограничение по размеру; максимум для высоты и ширины 9,999 пикселей.

  • Щелкните Экспорт , и ваш файл будет сохранен в выбранном вами месте.
  • MacOS
    1. Выберите Файл > Экспорт > 2D-графика . Появится диалоговое окно экспорта.
    2. Перейдите к месту, где вы хотите сохранить изображение.
    3. (необязательно) В поле Сохранить как введите имя файла изображения. По умолчанию файл изображения имеет то же имя, что и ваша модель SketchUp.
    4. Из Формат В раскрывающемся списке выберите тип растрового файла. Растровые параметры: JPEG, PNG или TIFF.
    5. (Необязательно) Нажмите кнопку Параметры , чтобы открыть диалоговое окно параметров для выбранного типа файла. Параметры для каждого типа файлов перечислены в следующих разделах. Нажмите OK , чтобы сохранить параметры и вернуться в диалоговое окно экспорта.
    6. Щелкните Экспорт , и ваш файл будет сохранен в выбранном вами месте.

    Варианты JPEG

    При экспорте изображения в формате JPEG у вас есть следующие параметры, как показано на следующем рисунке:

    Windows
    • Флажок «Использовать размер просмотра»: Установите этот флажок, чтобы вывести изображение в масштабе 1:1. .
    • Поля Ширина и Высота: Снимите флажок Использовать размер представления, и вы можете ввести пользовательскую ширину или высоту в пикселях в поле Ширина или Высота . Если вы введете ширину, значение высоты изменится, чтобы сохранить пропорции изображения. В macOS вы можете щелкнуть значок цепочки, чтобы разблокировать соотношение сторон, и ввести пользовательское значение в поля «Ширина» и «Высота».
    • Множитель масштаба линии: Снимите флажок «Использовать размер вида», и вы также сможете масштабировать линии в экспортированном изображении. Значение по умолчанию — 1x, минимальное — 0,25x. Чем выше значение, тем толще будут линии. Для больших изображений может потребоваться увеличить масштаб линии больше 1, чтобы линии в экспортированном изображении выглядели так же, как в области рисования.
    • Флажок «Сглаживание»: Выбранный по умолчанию, этот параметр указывает SketchUp сглаживать неровные линии и пиксельные артефакты в экспортируемом изображении. Снимите этот флажок, если вы не хотите использовать сглаживание.
    • Ползунок сжатия JPEG: Перетащите ползунок, чтобы указать степень сжатия, которую вы хотите применить к изображению. Большее сжатие создает меньший размер файла, но может ухудшить качество изображения, а меньшее сжатие дает изображение лучшего качества, но файл большего размера.
    MacOS
    • Флажок Use View Size: Оставьте этот флажок установленным для вывода изображения в масштабе 1:1.
    • Поля «Ширина» и «Высота»: Снимите флажок «Использовать размер представления», и вы сможете ввести пользовательскую ширину или высоту в пикселях в Ширина или Высота коробка. Если вы введете ширину, значение высоты изменится, чтобы сохранить пропорции изображения. В macOS вы можете щелкнуть значок цепочки, чтобы разблокировать соотношение сторон, и ввести пользовательское значение в поля «Ширина» и «Высота».
    • Множитель масштаба линии: Снимите флажок «Использовать размер вида», и вы также сможете масштабировать линии в экспортированном изображении. Чем выше значение, тем толще будут линии.
    • Флажок «Сглаживание»: Выбранный по умолчанию, этот параметр указывает SketchUp сглаживать неровные линии и пиксельные артефакты в экспортируемом изображении. Снимите этот флажок, если вы не хотите использовать сглаживание.
    • Ползунок сжатия JPEG: Перетащите ползунок, чтобы указать степень сжатия, которую вы хотите применить к изображению. Большее сжатие создает меньший размер файла, но может ухудшить качество изображения, а меньшее сжатие дает изображение лучшего качества, но файл большего размера.

    Параметры PNG и TIFF

    SketchUp Pro — параметры экспорта PNG и TIFF

    При экспорте изображения в формате PNG или TIFF доступны следующие параметры, как показано на следующем рисунке:

    • В области Размер изображения выберите желаемый размер изображения. Параметры идентичны параметрам размера изображения для файлов JPEG.
    • Множитель масштаба линии: Снимите флажок «Использовать размер вида», и вы также сможете масштабировать линии в экспортированном изображении. Значение по умолчанию — 1x, минимальное — 0,25x. Чем выше значение, тем толще будут линии. Для больших изображений может потребоваться увеличить масштаб линии больше 1, чтобы линии в экспортированном изображении выглядели так же, как в области рисования.
    • Флажок «Сглаживание»: При выборе этого параметра сглаживаются неровные края и артефакты. Чтобы отключить его, снимите флажок Anti-alias .
    • Флажок Прозрачный фон: Если вы хотите, чтобы фон модели был прозрачным, установите флажок Прозрачный фон .
    SketchUp Web — параметры экспорта PNG и TIFF

    В SketchUp для Интернета можно сделать предварительный снимок модели SketchUp, чтобы экспортировать файл изображения PNG с нужным размером и композицией. Для начала перейдите в меню «Файл» > «Экспорт» > «PNG»:

    На этом холсте предварительного просмотра в реальном времени вы по-прежнему можете использовать основные элементы управления навигацией SketchUp (с сочетаниями клавиш по умолчанию), чтобы сориентировать и скомпоновать модель так, как вы хотели бы видеть ее в экспортированном файле изображения. Доступны орбита (O), панорамирование (H) и масштабирование (Z), а также можно использовать колесо прокрутки на трехкнопочной мыши.

    Чтобы изменить размер изображения до точного размера в пикселях, просто нажмите на поля ввода размера в пикселях и введите размер в пикселях, который вы хотели бы видеть для ширины и высоты изображения. Или щелкните значок звена цепи, чтобы зафиксировать соотношение сторон, когда вы увеличиваете или уменьшаете желаемое изображение, изменяя только одно поле.

    Если вы выберете размер изображения, который больше, чем вкладка вашего браузера, или слишком мал для манипулирования, предварительный просмотр масштабирует ваше изображение так, чтобы оно по-прежнему помещалось в вашем браузере. Экспортируемое изображение будет иметь указанный размер в пикселях, даже если масштаб предварительного просмотра увеличен или уменьшен.

    У вас также есть возможность экспортировать PNG с прозрачным фоном. При выборе этого параметра фон в предварительном просмотре станет полностью белым, а экспортированное изображение будет содержать только геометрию модели с полностью прозрачным фоном.

    Совет. Если вы создали сцены для своей модели SketchUp, они доступны для выбора на холсте предварительного просмотра экспорта изображения. А когда вы экспортируете изображение, SketchUp создаст новую сцену — (последний экспорт изображения) — которую вы можете сохранить для использования при экспорте в будущем. Обязательно переименуйте сцену, так как эта сцена будет перезаписана при следующем экспорте изображения.

    Параметры BMP (только Microsoft Windows)

    При экспорте файла в формате BMP можно настроить размер изображения, масштаб линий и отключить сглаживание. Параметры работают так же, как параметры «Размер изображения», «Масштаб строки» и «Сглаживание» для файлов JPEG.

    Экспорт векторного изображения в формате PDF или EPS

    В SketchUp Pro вы можете экспортировать свои модели в виде 2D-векторных рисунков в формате PDF или EPS. Однако некоторые функции или детали модели могут быть потеряны или изменены в процессе экспорта. Лучшим вариантом является отправка модели SketchUp в LayOut и печать из этого приложения.

    Если вам нужно распечатать файл PDF или EPS из SketchUp, вы можете заметить следующие проблемы:

    • Графические функции, основанные на растровых изображениях, такие как текстуры, тени, плавное затенение, фон и прозрачность, могут не работать. нельзя экспортировать в векторные файлы PDF и EPS.

      Совет: Если вы хотите создать растровый файл PDF с сохранением текстур, попробуйте выполнить печать в формате PDF из SketchUp вместо экспорта векторного файла PDF. Или экспортируйте файл растрового изображения вместо файла векторного изображения. Дополнительные сведения о печати в SketchUp см. в разделах Печать видов модели в Microsoft Windows или Печать видов модели в Mac OS X. Дополнительные сведения об экспорте растровых изображений см. в предыдущем разделе Экспорт растрового изображения.

    • Если другая геометрия скрывает текст и размеры, текст и размеры отображаются поверх геометрии в экспортированном файле. Когда края области рисования SketchUp обрезают часть текста или размерного объекта, они вообще не экспортируются.
    • Некоторый текст в экспортированном файле может отображаться другим шрифтом.

    Чтобы экспортировать текущий вид модели в двумерное векторное изображение, выполните следующие действия:

    Windows
    1. Выберите Файл > Экспорт > 2D-графика . Появится диалоговое окно «Экспорт 2D-графики».
    2. Перейдите к месту, где вы хотите сохранить изображение.
    3. (Необязательно) В поле Имя файла введите имя файла изображения. По умолчанию файл изображения имеет то же имя, что и ваша модель SketchUp.
    4. В раскрывающемся списке Тип экспорта выберите тип векторного файла. Ваши варианты: PDF или EPS.
    5. (Необязательно) Нажмите кнопку Параметры , чтобы открыть диалоговое окно параметров для выбранного типа файла. Параметры для файлов PDF и EPS одинаковы, хотя на следующем рисунке вы видите диалоговое окно для файлов EPS. В следующем списке объясняется каждый параметр. Нажмите OK , чтобы сохранить параметры и вернуться в диалоговое окно «Экспорт 2D-графики».
    6. Щелкните Экспорт , и ваш файл будет сохранен в выбранном вами месте.

    Когда вы выбираете PDF или EPS в качестве формата для экспортируемой 2D-графики, в диалоговом окне «Параметры невидимой линии» появляются следующие параметры: .

  • Поля ширины и высоты: Введите значение в эти поля и используйте раскрывающиеся списки, чтобы выбрать нужную единицу измерения.
  • Параметры масштаба: Чтобы использовать эти параметры, ваша модель должна быть в режиме параллельной проекции или в двухточечной перспективе, и вам необходимо выбрать стандартный вид в подменю Камера > Стандартные виды . Значение In Hidden Line Output указывает размер экспортируемой геометрии, а значение In SketchUp — фактическое измерение геометрии. Например, можно ввести 1 дюйм в поле «Вывод скрытой линии» и 4 фута в поле «В SketchUp», чтобы создать масштаб 1:4.
  • Множитель масштаба линии: Снимите флажок «Использовать размер вида», и вы также сможете масштабировать линии в экспортированном изображении. Значение по умолчанию — 1x, минимальное — 0,25x. Чем выше значение, тем толще будут линии. Для больших изображений может потребоваться увеличить масштаб линии больше 1, чтобы линии в экспортированном изображении выглядели так же, как в области рисования.
  • Флажок Показать профили: Установите этот флажок, если хотите, чтобы линии, отображаемые в профиле, в экспортированном векторном файле были толще. Когда вы снимаете флажок «Показать профили», все линии имеют одинаковую ширину.
  • Флажок Match Screen Display: Если выбрано Show Profiles, можно оставить Match Screen Display (Auto Width) выбранным, чтобы позволить SketchUp определять ширину линий профиля. Снимите флажок Match Screen Display (Auto Width), и вы можете установить ширину вручную в поле справа от флажка.
  • Флажок «Показать линии сечения»: Этот флажок доступен только при экспорте срезов сечения, как описано в разделе «Разделение модели на срезы внутри». Эти параметры недоступны при экспорте файлов PDF или EPS.
  • Флажок «Расширить ребра»: Установите этот флажок, если в стиле вашей модели используются расширения ребер и вы хотите, чтобы они отображались в экспортируемом файле. Если вы планируете импортировать векторное изображение в программу САПР, вам может потребоваться снять флажок «Расширить края», поскольку в некоторых приложениях САПР возникают проблемы с распознаванием конечных точек и пересечений, когда в файле используются расширения краев SketchUp. Если выбран параметр «Расширить края», флажок Match Screen Display (Auto Width) также установлен по умолчанию. Если этот флажок установлен, ширина выносной линии в экспортированном файле соответствует тому, что отображается на экране в области рисования SketchUp. Снимите этот флажок, чтобы установить пользовательскую ширину в поле справа.
  • Всегда запрашивать параметры скрытых линий: Выберите этот параметр, чтобы автоматически отображать диалоговое окно «Параметры скрытых линий» при каждом экспорте файла PDF или EPS.
  • Сопоставление шрифтов Windows с базовыми шрифтами PDF: При экспорте файла PDF установите этот флажок, чтобы программа SketchUp сопоставляла любой шрифт, который не удается найти, с базовым шрифтом PDF.
  • Кнопка «По умолчанию»: Нажмите эту кнопку, чтобы восстановить значения параметров в диалоговом окне по умолчанию.
  • MacOS
    1. Выберите Файл > Экспорт > 2D-графика . Появится диалоговое окно экспорта.
    2. Перейдите к месту, где вы хотите сохранить изображение.
    3. (необязательно) В поле Сохранить как введите имя файла изображения. По умолчанию файл изображения имеет то же имя, что и ваша модель SketchUp.
    4. В раскрывающемся списке Формат выберите тип векторного файла. Ваши варианты: PDF или EPS.
    5. (необязательно) Нажмите кнопку Параметры кнопку, чтобы открыть диалоговое окно параметров. Параметры для файлов PDF и EPS одинаковы, и в следующем списке объясняется каждый параметр. Нажмите OK , чтобы сохранить параметры и вернуться в главное диалоговое окно.
    6. Щелкните Экспорт , и ваш файл будет сохранен в выбранном вами месте.

    При выборе формата PDF или EPS для экспортируемой 2D-графики в появившемся диалоговом окне «Параметры экспорта» доступны следующие параметры:

    • В области Размер изображения установите флажок Соответствовать размеру просмотра , если вы хотите, чтобы ширина и высота экспортируемого изображения соответствовали размерам на экране. Когда флажок Match View Size не выбран, вы можете ввести собственное значение ширины или высоты в соответствующие поля. По умолчанию SketchUp поддерживает соотношение сторон изображения (поэтому ввод ширины изменяет высоту и наоборот), но вы можете щелкнуть значок цепочки, чтобы ввести пользовательские значения в каждом поле. Обратите внимание, что изменение соотношения сторон искажает изображение.
    • В области Масштаб изображения, , вы можете установить масштаб, если камера вашей модели настроена на параллельную проекцию и вы выбираете один из стандартных видов в подменю Камера > Стандартные виды . Первое измерение, помеченное На изображении , является измерением экспортируемой геометрии. Второе измерение, обозначенное как В модели , является фактическим измерением объекта в реальном масштабе. Например, вы можете ввести 1″ дюймов в поле In Image и 4′ в In Model для создания масштаба 1:4.
    • пункт

    • В области Качество линии введите значение в поле Вес линии , чтобы установить значение для всех весов линий профиля.
    • SketchUp

    Как создать прозрачный Sketchup PNG

    Кейтлин Годвин

    Кейтлин Годвин: еще

    • 12 февраля 2019 г.
    • Дизайнерские лайфхаки, Sketchup

    Воспользуйтесь этим простым приемом, чтобы избежать лишних действий и экспортировать прозрачные PNG прямо из Sketchup! Вы можете использовать файлы Sketchup PNG, чтобы добавить свое изображение на разные фоны, поэкспериментировать с цветами краски или создать забавный коллаж.

    По умолчанию, если вы экспортируете текущую модель в виде 2D-изображения PNG, вы заметите, что плоскость земли прозрачна, а небо — нет. Вы можете удалить ненужный фон в Photoshop, но зачем делать лишний шаг? Следуйте этим шагам, и вы можете получить прозрачный Sketchup PNG с самого начала!

    Откройте модель в Sketchup, которую вы хотите сохранить, с прозрачным фоном. Вы можете использовать уже имеющуюся у вас модель или загрузить ее из 3D-моделей. Мы выбрали простую гостиную с рамами для картин над диваном. Мне нравится этот, потому что на стене висят предметы. Это позволит легко визуализировать, где встречаются плоскости, если вы хотите поэкспериментировать с разными плоскостями стен или пола в Photoshop.

    Экспорт настроек. После открытия модели в Sketchup откройте окно 2D-графики. Сделайте это, выбрав «Файл» > «Экспорт» > «2D-графика». Нажмите кнопку «Параметры» в правом нижнем углу рядом с «Экспорт». Появится окно «расширенные параметры экспорта изображения». В параметрах рендеринга убедитесь, что выбраны «прозрачный фон» и «сглаживание». Закройте окно.

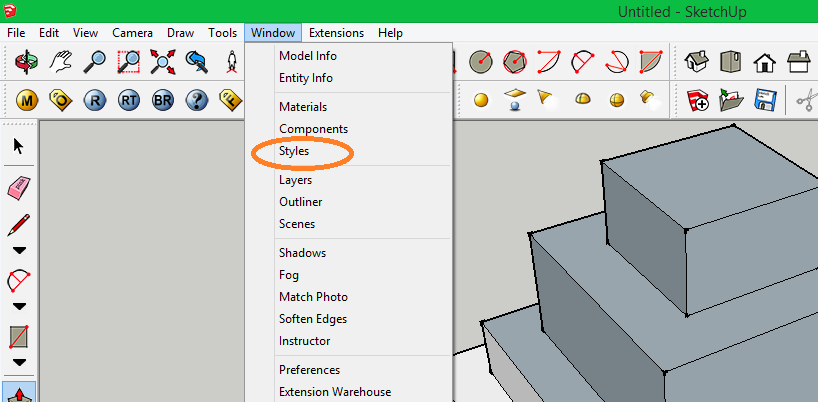

    Отображение лотка по умолчанию. Если у вас еще не открыт лоток по умолчанию, вы можете открыть его, выбрав окно > лоток по умолчанию и выбрав «показать лоток». Когда лоток открыт, нажмите на вкладку «Стили», а затем выберите «Изменить». Под фоном вы заметите, что, вероятно, выбрано «небо». Вот почему небо будет отображаться, если вы экспортируете текущий файл как 2D-графику. Чтобы этого избежать, просто снимите галочки с «неба» и «земли», и у вас будет прозрачный фон.

    Экспорт PNG. Чтобы экспортировать изображение с прозрачным фоном, выберите «Файл» > «Экспорт» и выберите «2D-графика». Переименуйте файл, если хотите, а затем выберите «экспорт». Если вы откроете Sketchup PNG в Photoshop, вы увидите, что теперь есть прозрачный фон, и вы можете добавить любой цвет или фон, который хотите, не тратя время на удаление существующего фона.
