3 вида, советы по выбору

Технологии развиваются: постоянно появляется что-то новенькое, и хотя такая штука, как графический планшет — не последнее слово техники, многим до сих пор любопытно, что это такое, для чего и кому нужен такой девайс. Ответы на эти вопросы можно отыскать в статье. Также здесь найдутся советы, которые помогут выбрать правильный вариант.

Графический планшет: что это такое

Дигитайзер или графический планшет — девайс с сенсорным экраном, предназначенный для работы с графикой. Устройство создано для ввода рисунков, выполненных от руки, в ПК или лэптоп. Синхронизируется дигитайзер с компьютером по USB или блютуз. Такой инструмент — отличное подспорье дизайнерам, фотографам и художникам.

Большинство моделей графических планшетов поддерживают мультитач, а потому ими можно управлять пальцами. Впрочем, любой такой гаджет комплектуется пером-стилусом, который внешне похож на толстый карандаш. Рисунок выполняется на сенсорной области планшета и в реальном времени отображается на мониторе ноутбука или же компьютера. Кроме непосредственно рисования, стилусом можно «цеплять» объекты, нажимать на клавиши интерфейса софта. Проще говоря, использовать в качестве манипулятора.

Типы планшетов

Графические планшеты бывают разными. Условно такие гаджеты делят на три типа, каждый из которых создан для определенных целей. Чтобы понять, какой вариант лучше выбрать, надо разобраться в видах девайсов и понять, для чего они используются.

И о других планшетах: Планшет или электронная книга — что выбрать? Обзор 2 устройств для чтения

Настольный графический планшет

Настольные графические планшетники относятся к полупрофессиональным устройствам. Они подходят как для ввода текстовых заметок, так и для рисования. По размеру такие устройства совпадают с форматом листов А4/А5. Но есть и миниатюрные гаджеты вроде One by Wacom small — этот обладает форматом А6. Подобный тип считается одним из лучших вариантов для начинающих.

Интерактивный графический планшет

Модели типа Wacom Intuos Pro S относятся к устройствам профессионального плана. Они обладают высоким показателем разрешения, а также обычно оснащаются высокочувствительным стилусом. Размер аппарата может варьироваться вплоть до А3. Как правило, вывод картинки осуществляется на том же экране, с помощью которого она и вводится. Широко применяются в работе дизайнеров, фотографов, художников, архитекторов-проектировщиков.

Планшеты для подписи

Самый простой и доступный вариант, предназначенный для ввода информации. Это так называемый цифровой блокнот, который позволяет ставить подпись на электронных документах. Небольшие заметки, стенограммы девайсу тоже по плечу, а вот для рисования он не подходит.

Тем, кто работает с графикой: 10 лучших мониторов с разрешением 4К

Производители графических планшетов: обзор фирм

Что собой представляет графический планшетный ПК, какими бывают такие устройства, мы уже разобрались. Теперь пора поговорить о компаниях, которые их создают. Многие фирмы выпускают подобные инструменты для работы с графикой. В этом разделе — обзор двух самых популярных:

1. Wacom;
2. Genius.

Ваком — один из лидеров на рынке, который известен качественными устройствами с приятными характеристиками, среди которых и новички, и профи, могут выбрать подходящий вариант. Примеры двух привлекательных вариантов можно отыскать в таблице ниже.

Читайте также: 13 моделей Apple iPad — история развития самого популярного планшета

Genius

Основная ТМ тайваньской корпорации KEY Systems, которая является известным производителем компьютерной периферии, также не осталась в стороне и представила на рынке планшеты для графики собственного производства. Фирма создает недорогие устройства, которые годятся для черчения, рисования, создания рукописных заметок, а также редактирования изображений. Аппараты этой марки — компактные и недорогие. Выбрать модель от этого производителя — правильное решение для начинающих дизайнеров, художников.

Примечание: EasyPen I405X 4″ x 5.5″ и MousePen i608X 6″ х 8″ — одни из самых популярных представителей планшетов графического типа, выпускаемых этой маркой.

Как выбрать графический планшет: особенности и параметры выбора

Графический планшет: как выбрать правильно, чтобы не только по назначению подходил, но и обладал всеми необходимыми функциями? Об этом и пойдет речь в разделе. Чтобы решить, какой вариант лучше всего подойдет, стоит учитывать несколько моментов.

Размер рабочей поверхности

Как правило, совпадает с «бумажными» форматами:

• А6 близок к фото 10х15. Это довольно удобно, когда нужно редактировать снимки. Intuos S Bluetooth — как раз такой.
• А5, как Wacom Intuos M Bluetooth, обладает большей точностью. Такой размер привлекает как профи, так и любителей, но даже при этом для художников-профессионалов уровня точности недостаточно.

• А4 — «альбомный лист», который отлично подойдет, чтобы набросать черновик рисунка, проекта. Таким размером обладает Pro L (PTH-860-R).
• А3 — для задач профессионального характера вроде планов или же чертежей. Архитекторы и дизайнеры по достоинству оценят возможности девайсов, однако на такую «игрушку» придется прилично потратиться.

Разрешение экрана

2000-2500 lpi — средний показатель, характерный для полупрофессиональных графических планшетов. Любителям же хватит варианта с разрешением до 2 тысяч lpi, а вот профи лучше выбрать что-то покруче — от 5 тыс. lpi, ведь при профессиональном использовании нужна высокая детализация.

Пригодится: ТОП-10 лучших ноутбуков для работы с видео

Соотношение сторон

Рабочая область графического планшета может быть как квадратной, так и прямоугольной — широкоформатной. При выборе следует помнить об особенностях монитора, с которым девайс будет взаимодействовать: соотношение сторон и у главного дисплея, и у рабочей поверхности планшета должны совпадать.

Особенности стилуса

Качество и комфорт работы с гаджетом во многом зависят от стилуса. В зависимости от типа наконечника можно выделить три основных типа пера:

1. Классические — сделаны из мягкого пластика. Считаются удобными для художников. Есть такие же варианты, но с упругим стержнем. Они более гибкие.
2. Жесткие — эффект получается как от рисования твердым простым карандашом.
3. Подпружиненные — маленькая пружинка внутри наконечника обеспечивает мягкость.

Кроме описанных выше, есть и другие, менее распространенные виды наконечников, к примеру, перьевидные или войлочные «под фломастер».

На наличие или отсутствие аккумулятора в ручке также важно обратить внимание. Отсутствие проводов — это удобно, однако перо с интегрированной батареей тяжелее, и тут уж приходится выбирать. Вернее, приходилось: Ваком, впрочем, избавляет от этой проблемы: она разработала технологию электромагнитного резонанса. В этом случае сетка под пером способна сама принимать и излучать сигнал. Этот сигнал и служит, кроме передачи данных про силу нажатия, тип наконечника и т. д. на ПК, еще и питанием для стилуса. Таким образом перо для такого планшета не нуждается ни в проводном подключении, ни в аккумуляторе.

Сила нажатия, точнее, количество ее уровней, также имеет значение:

• 512 — приемлемый показатель для любителей;
• 1024 — оптимальный вариант для среднего уровня;
• от 2048 — для профессиональных аппаратов. Кстати, у Wacom Intuos S Black — как раз такой показатель, при этом стоит он недорого.

Примечание: у профтехники существует еще и параметр угла наклона стилуса, при котором он может передавать изображение (может составлять до 65 градусов).

Скорость отклика

Показатель, который позволяет определить, сколько точек за единицу времени сможет отобразить устройство. Параметр в 100-200 RPS (пикселей за секунду) — оптимальный минимум, но чем он выше, тем лучше.

Дополнительные функции и оснащение

• Дополнительные клавиши — упрощают работу. С помощью таких контроллеров можно изменять масштаб изображения, регулировать след пера, получать быстрый доступ к инструментам и т.д.
• Сменные стержни для стилуса на случай износа — тоже круто.
• Также в комплекте могут идти и насадки для утолщения поверхности или софт для удобства работы с графикой.

Зачем приобретать графический планшет и для каких целей он нужен

В любой работе важен комфорт, и в некоторых случаях графический планшет просто незаменим. Многие недооценивают его возможности и пользу от приобретения, пока нет опыта использования, но стоит раз попробовать — и расставаться с ним уже не захочется.

Итак, для чего нужен графический планшет, для чего его используют? С помощью этого гаджета можно:

• Обрабатывать фотографии;
• Рисовать;
• Делать заметки;
• Ставить от руки подпись на важных электронных документах;
• Создавать дизайнерские, архитектурные проекты, чертить — в общем, делать всю ту работу, где высокий уровень детализации принципиально важен.

При решении любых подобных задач такой гаджет станет незаменимым вспомогательным инструментом.

Смотрите также: 3 популярных вида матриц: IPS, PLS и TN — какой монитор лучше

Какой графический планшет выбрать начинающему художнику?

Привет. Сегодня вместе с вами поищем ответ на вопрос: «Какой графический планшет выбрать начинающему художнику?»

Для тех, кому лень читать и разбираться графический планшет какой лучше: можете смело покупать Huion Inspiroy H950P или Wacom Intuos Draw (CTL490D), их более чем достаточно для начинающего цифрового художника.

Кто хочет сделать более взвешенный выбор и разобраться в характеристиках планшетов, читайте ниже.

Но прежде давайте вынесем за скобки графические планшеты с сенсорными экранами — большинству новичков это просто не по карману. А также модели с плюшками типа интеллектуального распознавания рукописного ввода и прочими наворотами, напрямую не относящимися к созданию CG-арта.

Что такое графический планшет

Википедия говорит, что:

Графи́ческий планше́т (от англ. graphics tablet или graphics pad, drawing tablet, drawing tab, digitizing tablet, digitizer — дигитайзер, диджитайзер) — это устройство для ввода информации, созданной от руки, непосредственно в компьютер.

Обычно графический планшет состоит из пера и плоской панели ввода (планшета).

Основная функция графического планшета — распознавание рукописного ввода. То есть принципиально графический планшет — это та же самая компьютерная мышь, только адаптированная под лучшее распознавание жестов вашей руки (мышь тоже распознает движение вашей руки, когда вы перемещаете курсор, но перо графического планшета позволяет распознать еще и степень нажима или наклона).

ВАЖНО! Сам по себе графический планшет НЕ рисует красиво, НЕ повышает ваш скилл, НЕ печет булки. Просто его техническое устройство и функционал позволяет более привычным и, следовательно, удобным способом создавать компьютерную графику(рисовать)

Трудоустроим или вернём деньги

Вас ждёт индивидуальная поддержка HR-специалиста. Вместе вы составите резюме, подготовите портфолио и разработаете карьерный план, который поможет найти работу быстрее. Сможете выбрать привлекательные вакансии и получите приоритет перед другими соискателями.

Если вы не выйдете на работу, мы вернём вам деньги за курс.

Получи 40% скидку на курс

Записаться на курс

Где и как используют графические планшеты

Графические планшеты используют в работа не только 2D-художники. 3D-художники и моделлеры с помощью них скульптят и текстурируют.

Вот что говорят сами художники с ресурса по разработке игр:

Планшеты — ну просто необходимы для любого художника — будь то 2D-иллюстратор, или даже 3D-моделлер.

Касанием пера с рабочей поверхностью планшета вы с лёгкостью контролируете нажатие, размер линии и кучу других мелочей. Рисуя мышкой, вам пришлось бы постоянно вручную переключать параметры кисти — а это тратит время и усложняет процесс.

Часто те, кто уже долго используют графический планшет, перестают пользоваться мышкой при работе с ПК в принципе. Бывают случаи, когда и в игры, управляя с планшета, играют — но это скорее исключения.

Какие размеры планшета существуют

Существует три актуальных («безэкранных») размера графических планшетов на сегодняшний день: A4, А5 и А6.

Так обозначены размеры рабочей области (Active Area), но не физические габариты. Вокруг рабочей области планшета имеется еще и рамка, увеличивающая габариты устройства. Например, при средней величине рабочей области 21,6×13,5 см габариты планшета составят примерно 28х19см, хотя эти данные могут варьироваться в зависимости от конкретной модели.

В целом, если вы видели лист формата А4, то вы с легкостью можете представить и приблизительный размер соответствующей рабочей области. Размер А4 считается большим, поэтому зачастую маркируется большой буквой L, или английским словом Large, или в описании будет слово «Большой».

Если сложить лист А4 пополам — получившийся размер будет примерно соответствовать размеру А5. Считается средним размером планшетов, маркируется буквой М или словом Medium.

Если А5 сложить пополам — получим А6 —- маленький размер. Маркируется буквой S, или словом Small. Рабочая область такого планшета примерно 15х9,5 см.

Оговорюсь, что не совсем корректно проводить сравнение, взяв размеры листа А4. Ведь рабочие области планшетов ориентируются на соотношение сторон экрана 16:9. Однако, для объяснения «на пальцах» давайте посчитаем такую погрешность приемлемой 🙂

Какой размер планшета подойдет именно вам — не могу сказать наверняка. Здесь многое зависит от ваших целей и возможностей. Если вы совсем зеленый новичок, то некоторое время вашим приоритетным направлением будет изучение возможностей графических программ, приемов и техник работы. Для этих целей вам вполне достаточно модели с размером А6. Особенно, если вы стеснены в средствах.

Однако нужно понимать, что маленький размер рабочей области значительно ограничивает свободу жестов.

Какого производителя выбрать

В данный момент на рынке всего два основных производителя графических планшетов — Wacom и Huion.

Технические характеристики устройств не так уж и важны, поэтому если видите два планшета с одинаковыми параметрами — смело выбирайте тот, который дешевле.

Если касаться вопроса надежности — то здесь я отдаю предпочтение японской корпорации Wacom: их продукты давно на рынке и отлично себя зарекомендовали. В том числе долгим сроком службы и технической поддержки.

А вообще, тут дело вкуса. Раньше я не смотрел в сторону китайского Huion, потому что в комплекте с их устройствами шли кабели Pen charge. То есть была необходимость постоянно заряжать перо. В последних моделях Huion уже такого нет.

Поэтому устройства обоих компании практически равны.

На Полигоне мы используем планшеты Wacom Intuos Draw белого цвета и чёрный Huion Inspiroy H950P.

Они отлично подходят для тех, кто ещё только начинает осваивать навыки игровых 2D-художников. Также данная модель не сковывает в работе тех, кто уже умеет рисовать цифровой арт, ну и выглядят планшеты, согласитесь, стилёво.

Трудоустроим или вернём деньги

Вас ждёт индивидуальная поддержка HR-специалиста. Вместе вы составите резюме, подготовите портфолио и разработаете карьерный план, который поможет найти работу быстрее. Сможете выбрать привлекательные вакансии и получите приоритет перед другими соискателями.

Если вы не выйдете на работу, мы вернём вам деньги за курс.

Получи 40% скидку на курс

Записаться на курс

На какие характеристики устройства смотреть и что действительно важно

Для меня важно работать в комфорте. Когда я сажусь рисовать, я хочу именно рисовать, ни на что не отвлекаясь. Думаю, большинство из вас с этим согласится.

Я хочу, чтобы мой рабочий инструмент (графический планшет) меня не подводил, нормально умещался на столе и не умирал. Поэтому я совершенно однозначно выбираю (и готов переплачивать) за комплектацию с пером, которое не требует подзарядки.

Да, не трудно зарядить стилус раз в месяц или в неделю, но я не хочу вообще этим заморачиваться — у меня хватает более интересных дел. Кроме того, с течением времени ёмкость аккумулятора будет снижаться, время автономной работы уменьшится и мне рано или поздно придется покупать новое перо.

Плюс наличие аккумулятора утяжеляет стилус, что влияет на производительность — при работе с более тяжелым стилусом рука устанет чуть быстрее. Хотя, в общем-то, это довольно субъективно, поэтому развивать тему не стану.

Похоже, что производители согласны с вышеперечисленным: у Wacom перо без подзарядки появилось чуть раньше, и, как уже было сказано выше, Huion теперь тоже выпускают модели с таким пером.

Когда будете выбирать себе графический планшет — не забудьте проверить какое там перо.

Также у пера имеется показатель «количества уровней чувствительности к нажатию».

Давайте перед тем, как продолжить, вы отложите чтение, возьмете ручку или карандаш и на листе бумаги начнете проводить горизонтальные линии.

Начните с верхней части листа и с очень легкой линии — минимально касаясь поверхности бумаги. Следующую линию проведите чуть ниже, лишь самую малость увеличив нажим, следующую — еще ниже  еще чуть сильнее надавливая. И далее вниз пока у вас не получится самая «жирная» линия с максимальной силой нажатия.

Изучите полученный набор линий — они должны плавно набирать «вес» от самой «тощей» верхней до самой «толстой» нижней. Теперь сосчитайте их и умножьте на 5. И вы получите приблизительное количество уровней нажатия, на которое способны. Дайте угадаю — это число меньше 1000 🙂

В большинстве современных моделей количество уровней чувствительности пера составляет около 2000. Некоторые модели предлагают 8000 уровней. В бюджетных моделях меньшее количество уровней.

Достаточным количеством я считаю 1000+. Если за те же деньги мне предложат 2000 уровней нажатия — конечно, я не откажусь. Если за те же деньги 8000 — скажу спасибо и возьму. Если мне придется выбирать: незаряжаемое перо с 1000 уровнями чувствительности или требующее подзарядки перо с 8000 уровней чувствительности, я однозначно и без раздумий выберу первое.

Перо может иметь дополнительные кнопки и ластик — это когда вы переворачиваете стилус и тупым концом можете стереть нарисованное — или не иметь их.

Например, у меня на стилусе имеется две дополнительные кнопки и ластик, настроенные определенным образом. У моего друга Васи эти две кнопки настроены совершенно по-другому, а ластик отсутствует, но ему удобно. У моей подруги Кати нет ни кнопок, ни ластика, но она абсолютно счастлива. Я могу прийти к каждому из них и могу пользоваться их графическими планшетами без каких-либо проблем.

Так что дополнительные кнопки и ластик совсем не обязательны.

Теперь о планшете

Мы уже знаем, что у планшета есть рабочая область, и что размер этой рабочей области может быть разным в зависимости от модели: от маленького А6 до большого А4.

Не забываем, что габаритный размер больше рабочей области. Это важно учитывать, если вы живете в телефонной будке и купили большой размер, или у вас огромные руки с пудовыми кулаками, а вы взяли маленький… Но об этом попозже…

Изучая характеристики моделей вы увидите важный параметр «разрешение рабочей области» (считается в LPI— линий на дюйм).

Современные мониторы и телевизоры имеют разное экранное разрешение. Формат FullHD предполагает разрешение 1920х1080 пикселей, а полнокадровое 4К имеет размер 4096×3072 пикселей.

От количества линий на дюйм (LPI) рабочей области зависит, насколько точно ваше перо будет попадать в нужное место экрана монитора. Чем число LPI выше, тем лучше. Но многое зависит от того, к чему подключен планшет, а точнее, какое вы используете устройство вывода — монитор.

Если вы подключаете графический планшет к ноутбуку (а монитор ноутбуков в основном не очень высокого разрешения), то с LPI вы можете даже не заморачиваться — 2540 LPI вам хватит за глаза. Данное число линий перекрывает графическое разрешение большинство ноутбучных мониторов.

С таким показателем LPI вам будет комфортно и на большинстве ПК-мониторов не очень высокого разрешения. Однако, если у вас на столе красуется 4К(или 5К) монитор высокого разрешения — с 2540 lpi редко сможете попадать в нужный пиксель экрана. И это реально бесит 🙂

Поэтому чем выше экранное разрешение монитора, тем выше должно быть разрешение планшета для комфортной работы.

Художник и инструктор курса для игровых художников Дмитрий Lightstore Петреня рассказывает о своем графпланшете:

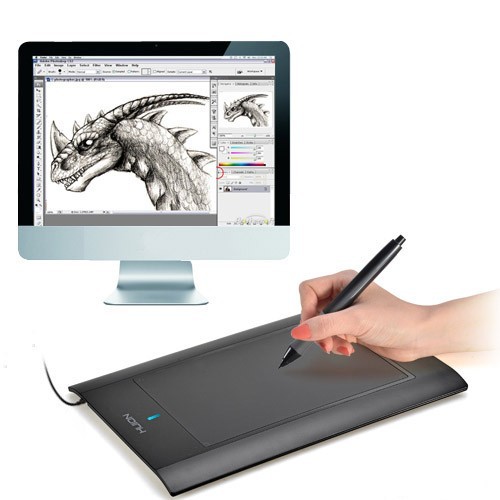

Сейчас у меня Huion Q11K.

При выборе важна была цена и достаточно приемлемые характеристики. Тогда это была одна из первых моделей с 8К нажимом и 5К разрешением (LPI).

Планшеты живут достаточно долго, редко их меняю.

Начинал с Wacom Intuos, только какое поколение уже не помню 🙂 Там был 2К нажим и маленький размер рабочей области.

Мышку планшет не заменил, для разных задач у меня разные устройства.

Стаж рисования на планшетах, как и в целом самого digital-рисования — 3 года.

В планшете могут присутствовать дополнительные кнопки, полосы прокрутки, сенсорные датчики и все такое. Их наличие или отсутствие вряд ли должно вас беспокоить. Эти прибамбасы нужны для того, чтобы навешивать дополнительные функции — или горячие клавиши.

Если вы планируете стать профессионалом, то вам нужно запоминать хоткеи софта, в котором работаете. Это нужно для увеличения скорости и удобства работы.

Обычно горячие клавиши вводятся с клавиатуры. По мере накопления опыта количество необходимых вам кнопок на клаве будет значительно выше, чем количество кнопок на планшете. Поэтому в большинстве случаев вы все равно будете использовать клавиатуру.

В общем, есть дополнительные кнопки на планшете — ок. Кнопок нет — тоже ок.

Наличие тачпада. Многие современные модели планшетов можно использовать в качестве тачпада. Но если мы говорим о рисовании — лично мне эта опция мешала, и я отключал сенсорные функции.

Переплачивать за нее я бы не стал. Также как и за беспроводное соединение типа Bluetooth — скорость сигнала от планшета в ПК «по воздуху» уступает скорости сигнала, идущего по USB-кабелю.

Поэтому можете смело экономить на тачпаде и Bluetooth.

Можно ли рисовать на электронном планшете

Конечно, можете. Однако, в случае с мобильным планшетом важно понимать, что мобильные платформы не обладают мощностями ПК. Поэтому функциональные возможности приложений там сильно урезаны и в большей мере годятся для скетчей, нежели для создания финализированных работ для индустрии.

Еще один важный параметр — время автономной работы. У каждого устройства и производителя оно свое. Если вам комфортно работать возле розетки или короткими сессиями до разрядки — пожалуйста.

Так что же все-таки выбрать

Ну, вот мы и добрались до финального ответа какой графический планшет стоит выбрать. Теперь вы в общем-то можете сделать свой выбор и без меня, но я подведу небольшой итог.

Итак, при выборе планшета я отдам предпочтение модели с пером, не требующим зарядки и чувствительностью к нажатию 1024 и выше.

В попытке сэкономить я бы ориентировался на самый дешевый вариант модели со средним размером рабочей области А5 (Medium) без новомодных тачпадов и блютусов.

При наличии у меня монитора с высоким разрешением я бы ориентировался на высокий показатель LPI (5К+) в характеристиках планшета и больший размер рабочей области — А4.

При полном отсутствии у меня опыта, или будучи сильно стесненным в средствах, я бы взял любой доступный А6 размер. Для обучения он сгодится, но для профессиональной работы мне понадобился бы размер А5 или выше.

Дополнительно можете почитать статью какой графический планшет лучше выбрать Графические планшеты 2021

Трудоустроим или вернём деньги

Вас ждёт индивидуальная поддержка HR-специалиста. Вместе вы составите резюме, подготовите портфолио и разработаете карьерный план, который поможет найти работу быстрее. Сможете выбрать привлекательные вакансии и получите приоритет перед другими соискателями.

Если вы не выйдете на работу, мы вернём вам деньги за курс.

Получи 40% скидку на курс

Записаться на курс

Графический планшет — Простая английская Википедия, бесплатная энциклопедия

Из Простая английская Википедия, бесплатная энциклопедия

Планшет Wacom со стилусом

Графический планшет — это устройство ввода для компьютеров. Пользователи могут использовать их для рисования изображений, графики или рукописного ввода, как если бы они рисовали на листе бумаги. Они используют указывающее устройство, чаще всего стилус.

Графические планшеты — это один из способов «оцифровки» физического произведения искусства. Вместо использования аппаратных средств, таких как сканеры, можно просто вывести изображение с листа бумаги, и оно будет воссоздано на экране.

Еще одна вещь, которую могут делать графические планшеты, — это распознавание рукописного ввода, которое популярно в Восточной Азии как быстрый способ ввода китайских иероглифов в приложение.

Поверхность : планшет имеет плоскую поверхность, на которой пользователь может рисовать. Эта поверхность может быть разного размера или формы, чаще всего квадратная. Изображения, нарисованные на 9Графический планшет 0013 чаще всего не отображается на самой поверхности, а виден только на экране. Однако существуют специальные графические планшеты , которые позволяют пользователю видеть свой ввод прямо на поверхности рисования. Эти гибриды представляют собой комбинацию графического планшета и экрана. Графические планшеты часто имеют такие функции, как чувствительность к давлению или зависание стилуса , которых нет у большинства сенсорных экранов .

Стилусы

Стилусы : Стилус — это похожее на ручку устройство, которое используется для ввода данных с планшета. Он также используется для обнаружения различных величин давления, часто для использования в программе рисования для изменения толщины линии или плотности цвета.

Шайба : После стилуса наиболее часто используемым аксессуаром для планшета являются шайбы. Шайба — это устройство, похожее на мышь, которое может определять свое абсолютное положение и вращение. Профессиональные шайбы часто имеют лупу для большей точности.

В пассивных планшетах используется технология электромагнитной индукции. Планшет генерирует электромагнитный сигнал, который принимается схемой в стилусе. Затем провода в планшете переходят в режим приема и считывают сигнал, генерируемый стилусом, чтобы определить его положение. Для этого стилусу не требуется батарейка.

Активные планшеты используют электронику с автономным питанием, которая генерирует и отправляет сигнал на планшет. Эти графические планшеты могут постоянно прослушивать сигналы пера, уменьшая неточности при чтении пользовательского ввода. Для этого типа стилуса часто требуется батарея, что делает его больше и тяжелее.

Оптические планшеты управляются очень маленькой цифровой камерой в стилусе.

Акустические планшеты являются ранними моделями графических планшетов . В иглу вмонтирован небольшой звуковой генератор, а звук улавливается двумя микрофонами, расположенными у поверхности.

Емкостные планшеты работают путем обнаружения электростатических или емкостных сигналов пером или человеком. Емкостные сенсорные экраны чаще всего используются в смартфонах и планшетных компьютерах, что делает их наиболее известным типом устройств ввода после компьютерной мыши. Однако они редко используются в графических планшетах, поскольку отсутствие точности и многие другие функции делают их менее полезными.

Поскольку перо можно использовать для измерения давления, наклона и других факторов, его удобно использовать в цифровом искусстве (особенно в двухмерном). Эти факторы можно использовать для изменения размера кисти, непрозрачности, формы, цвета и многого другого в определенных графических программах в зависимости от ввода. Графические планшеты часто используются для технического рисования и автоматизированного проектирования, а также для цифрового рисования, графического дизайна, эскизов и многого другого.

Они также используются для онлайн-обучения, например. живые учебники или уроки, где необходима визуальная информация. Некоторые пользователи для некоторых целей предпочитают планшетные компьютеры, хотя в этих устройствах часто отсутствуют датчики давления и наклона.

Когда дело доходит до покупки планшета для рисования, у вас есть два варианта: вы можете купить планшет для рисования с экраном или без экрана. Планшеты для рисования с экраном намного дороже планшетов без экрана.

Графический планшет

• Компания Ваком
• Система КИЕ
• Мяч
• Компания Ханвон
• Гений
• Хьюион
• Монопрайс
• Ugee

Графический планшет — ГИС Вики

Эта статья о компьютерном устройстве ввода. Информацию о планшетных компьютерах см. в разделе «Планшетный ПК».

Графический планшет Wacom Intuos3 6×8 со стирающим стилусом DuoSwitch Grip Pen и 5-кнопочным колесиком прокрутки.

Графический планшет Wacom Graphire4 с двухкнопочным стирающим стилусом.

Графический планшет Gerber с 16-кнопочной шайбой

Графический планшет (или планшет для оцифровки , графический планшет , планшет для рисования ^[1] ) — компьютерное устройство ввода, которое позволяет рисовать изображения и графику от руки, подобно тому, как рисуют изображения карандашом и бумагой. Эти планшеты также можно использовать для сбора данных или рукописных подписей.

Графический планшет (также называемый блокнотом для пера или дигитайзером) состоит из плоской поверхности, на которой пользователь может «рисовать» изображение с помощью прикрепленного стилуса, похожего на ручку устройства для рисования. Изображение обычно не появляется на самом планшете, а отображается на мониторе компьютера. Однако некоторые планшеты представляют собой функционирующий дополнительный экран компьютера, с которым вы можете взаимодействовать напрямую с помощью стилуса.

Некоторые планшеты предназначены для замены мыши в качестве основного устройства навигации и навигации для настольных компьютеров.

Содержание

• 1 История и предыстория
  • 1.1 Компьютер Apple
• 2 Операция
• 3 Шайба
• 4 использования
  • 4.1 Общее применение
  • 4.2 Раствор для лечения травм
• 5 Аналогичные устройства
• 6 Каталожные номера
• 7 См. также
• 8 Внешние ссылки

История и предыстория

Ранние графические планшеты, наиболее известные как spark или акустические планшеты , использовали стилус, который генерировал щелчки свечей зажигания. Щелчки затем триангулировались рядом микрофонов, чтобы найти ручку в пространстве. Система была довольно сложной и дорогой, а датчики были подвержены влиянию внешнего шума.

Первым электронным планшетом для рукописного ввода был Telautograph , запатентованный Элишей Греем в 1888 году ^[2] . Элиша Грей наиболее известен как изобретатель телефона, современник Александра Грэма Белла.

Первым графическим планшетом, напоминающим современные планшеты и использовавшимся для распознавания рукописного текста компьютером, был Styalator ^[3] , выпущенный в 1957 году. ^[4] , также известный как Grafacon (для графического преобразователя), представленный в 1964 году. В планшете RAND использовалась сетка проводов под поверхностью площадки, которая кодировала горизонтальные и вертикальные координаты в слабом магнитном сигнале. Стилус будет получать магнитный сигнал, который затем можно будет декодировать обратно в виде информации о координатах.

Дигитайзеры были популяризированы в середине 1970-х и начале 1980-х благодаря коммерческому успеху ID (интеллектуального дигитайзера) и BitPad производства Summagraphics Corp. Эти дигитайзеры использовались в качестве устройства ввода для многих высокопроизводительных САПР (систем автоматизированного проектирования). систем, а также в комплекте с ПК и программным обеспечением САПР на базе ПК, таким как AutoCAD.

Apple Computer

Summagraphics также выпустила OEM-версию своего BitPad, который был продан Apple Computer как Apple Graphics Tablet , аксессуар для их Apple II. В этих планшетах использовалась технология магнитострикции, в которой использовались провода из специального сплава, натянутые на твердую подложку, для точного определения положения кончика стилуса или центра курсора дигитайзера на поверхности планшета. Эта технология также позволяла измерять близость или ось Z.

Первым графическим планшетом для домашнего компьютера стал KoalaPad. Первоначально разработанная для Apple II, Koala в конечном итоге расширила свою применимость практически ко всем домашним компьютерам с поддержкой графики, примеры которых включают цветной компьютер TRS-80, Commodore 64 и 8-битное семейство Atari. В конечном итоге были произведены конкурирующие планшеты; планшеты, произведенные Atari, обычно считались качественными.

В 1981 году музыкант Тодд Рандгрен создал первое программное обеспечение для цветных графических планшетов для персональных компьютеров, лицензия на которое была передана Apple под названием Utopia Graphics Tablet System. ^[5]

В 1980-х годах несколько производителей графических планшетов начали включать дополнительные функции, такие как распознавание рукописного ввода и меню на планшете. ^{[6] [7]}

Эксплуатация

Было много попыток классифицировать технологии, которые использовались для графических планшетов. Некоторые из полученных категорий включают:

Пассивные таблетки

В пассивных планшетах, в первую очередь от Wacom, используется технология электромагнитной индукции, при которой горизонтальные и вертикальные провода планшета работают как передающие и принимающие катушки (в отличие от проводов планшета RAND, которые только передают). Планшет генерирует электромагнитный сигнал, который принимается LC-контуром в стилусе. Затем провода в планшете переходят в режим приема и считывают сигнал, генерируемый стилусом. Современные устройства также обеспечивают чувствительность к давлению и один или несколько переключателей (аналогичных кнопкам мыши), при этом электроника для этой информации присутствует в самом стилусе, а не в планшете. На старых планшетах изменение давления на наконечник стилуса или нажатие переключателя изменяло свойства LC-схемы, влияя на сигнал, генерируемый пером, который современные планшеты часто кодируют в сигнал в виде потока цифровых данных. Используя электромагнитные сигналы, планшет может определять положение стилуса, при этом стилус даже не должен касаться поверхности, а питание пера с помощью этого сигнала означает, что устройства, используемые с планшетом, никогда не нуждаются в батареях. Патенты Wacom не позволяют их конкурентам использовать такие методы.

Активные таблетки

Планшеты

Active отличаются тем, что используемый стилус содержит электронику с автономным питанием, которая генерирует и передает сигнал на планшет. Эти стилусы питаются от внутренней батареи, а не от планшета, в результате чего стилус становится более громоздким. Устранение необходимости питания пера означает, что такие планшеты могут постоянно прослушивать сигналы пера, поскольку им не нужно переключаться между режимами передачи и приема, что может привести к меньшему дрожанию.

Оптические планшеты

Оптические планшеты работают с помощью очень маленькой цифровой камеры в стилусе, а затем выполняют сопоставление с образцом на изображении на бумаге. Наиболее удачным примером является технология, разработанная Anoto.

Акустические планшеты

Ранние модели описывались как искровые планшеты — в иглу устанавливался небольшой звуковой генератор, а акустический сигнал улавливался двумя микрофонами, расположенными рядом с поверхностью письма. Некоторые современные конструкции способны считывать положения в трех измерениях. ^{[8] [9]}

Таблетки электромагнитные

Wacom является одним из примеров графического планшета, который работает путем генерации и обнаружения электромагнитного сигнала: в конструкции Wacom сигнал генерируется пером и обнаруживается сеткой проводов в планшете. Другие конструкции, такие как Pencept, генерируют сигнал в сетке проводов в планшете и обнаруживают его в ручке.

Емкостные таблетки

также предназначены для использования электростатического или емкостного сигнала. Скриптел ^{[10] [11] [12]} являются одним из примеров высокопроизводительного планшета, обнаруживающего электростатический сигнал. В отличие от емкостного дизайна, используемого для сенсорных экранов, дизайн Scriptel способен определять положение пера, когда оно находится рядом с планшетом или парит над ним.

Для всех этих технологий планшет может использовать полученный сигнал также для определения расстояния стилуса от поверхности планшета, наклона (угла от вертикали) стилуса и другой информации помимо горизонтальной и вертикальные положения.

По сравнению с сенсорными сенсорными экранами графический планшет, как правило, обеспечивает гораздо более высокую точность, возможность отслеживать объект, который не касается планшета, и может собирать гораздо больше информации о стилусе, но, как правило, дороже и может использоваться со специальным стилусом или другими аксессуарами.

Некоторые планшеты, особенно недорогие, предназначенные для маленьких детей, поставляются со стилусом со шнуром, в котором используется технология, аналогичная старым планшетам RAND, хотя эта конструкция больше не используется ни в одном обычном планшете.

Шайба

После щупов наиболее часто используемым аксессуаром для планшетов являются шайбы. Шайба — это устройство, похожее на мышь, которое может определять свое абсолютное положение, в отличие от мышей, которые могут определять только свою относительную скорость на поверхности (большинство драйверов планшетов позволяют шайбе имитировать работу мыши, и многие шайбы продаются как «мыши». ) Паки различаются по размеру и форме, некоторые внешне неотличимы от мыши, а другие представляют собой довольно большие устройства с десятками кнопок и элементов управления. Профессиональные шайбы часто имеют сетку или лупу, которые позволяют пользователю видеть точную точку на поверхности планшета, на которую направлена ​​шайба, для подробного отслеживания и работы с САПР.

Использование

Общее использование

Графические планшеты благодаря их интерфейсу на основе стилуса и способности обнаруживать некоторые или все нажатия, наклоны и другие атрибуты стилуса и его взаимодействие с планшетом широко считаются очень естественный способ создания компьютерной графики, особенно двухмерной компьютерной графики. Действительно, многие графические пакеты могут использовать информацию о нажиме (и, в некоторых случаях, наклоне или вращении стилуса), генерируемую планшетом, путем изменения размера кисти, формы, непрозрачности, цвета или других атрибутов на основе полученных данных. с графического планшета.

В Восточной Азии графические планшеты или графические планшеты, как их называют, широко используются в сочетании с программным обеспечением для редактирования методов ввода (IME) для написания китайских, японских и корейских иероглифов (CJK). Эта технология популярна и недорога и предлагает методологию взаимодействия с компьютером более естественным образом, чем набор текста на клавиатуре, при этом планшет с пером заменяет роль компьютерной мыши. Распознавание рукописного ввода среди пользователей латинского алфавита происходит медленнее.

Планшеты также популярны для технических чертежей и САПР, так как на них можно положить лист бумаги, не мешая их работе.
Наконец, планшеты набирают популярность как замена компьютерной мыши в качестве указывающего устройства. Для некоторых пользователей они могут быть более интуитивно понятными, чем мышь, поскольку положение пера на планшете обычно соответствует положению указателя в графическом интерфейсе, отображаемом на экране компьютера. Те художники, которые используют перо для работы с графикой, для удобства будут использовать планшет и перо для стандартных компьютерных операций, а не откладывать перо и искать мышь.

Графические планшеты доступны в различных размерах и ценовых диапазонах; Планшеты формата А6 относительно недороги, а планшеты формата А3 намного дороже. Современные планшеты обычно подключаются к компьютеру через интерфейс USB.

Средство от травм

Сторонники таблеток и ручек ссылаются на облегчение различных синдромов профессионального перенапряжения, таких как повторяющиеся травмы напряжения [2]. Страдающие синдромом запястного канала также сообщают о хороших результатах. Это связано с тем, что использование компьютерной мыши, как правило, очень повторяется на запястье, тогда как работа с ручкой более естественна и, как правило, включает движение всей руки [3].

Аналогичные устройства

Интерактивные доски предлагают графические планшеты с высоким разрешением размером до 95 дюймов, а также возможности нажатия и множественного ввода. Они становятся обычным явлением в школах и конференц-залах по всему миру. ^[13]

Сенсорные экраны как те, что есть на некоторых планшетных ПК и Nintendo DS, работают аналогичным образом, но вместо этого они обычно используют либо оптические сетки, либо чувствительную к давлению пленку, и поэтому им не требуется специальное указывающее устройство.

Графический планшет также используется для продуктов Audio Haptic, где слепые или слабовидящие люди касаются выпуклой графики на графическом планшете и получают от этого звуковую обратную связь. ^[14] Продукт, использующий эту технологию, называется Tactile Talking Tablet или T3.

Ссылки

1. ↑ About.com — Перед покупкой графического планшета
2. ↑ Грей, Элиша (1888-07-31), Telautograph , патент США 386,815, http://rwservices.no-ip.info:81/pens/biblio70.html#Gray1888b
3. ↑ Даймонд, Том (01.12.1957), Устройства для чтения рукописных символов , Proceedings of Eastern Joint Computer Conference, стр.  232–237, http://rwservices.no-ip.info:81/pens/ biblio70.html#Dimond57 , получено 23 августа 2008 г.
4. ↑ Историческая хронология компьютерной графики и анимации,
5. ↑ [1] Интервью с Хэмишем Макинтошем, guardian.co.uk, 18 марта 2004 г.
6. ↑ Pencept Penpad (TM) Руководство , Pencept, Inc., 15 июня 1983 г., http://rwservices.no-ip.info:81/pens/biblio83.html#Pencept83
7. ↑ GP-10 SAC Двухмерный звуковой дигитайзер , Science Accessories Corporation, 15 июня 1988 г., http://users.erols.com/rwservices/pens/biblio85.html#Pencept88
8. ↑ Записная книжка AirPen Storage: PC NoteTaker , www.pegatech.com, 15 июня 2005 г., http://users.erols.com/rwservices/pens/biblio05.html#Pentel05
9. ↑ Hyperspace 3-D Digitizer , Mira Imaging, Incorporated, 15 апреля 1989 г., http://users.erols.com/rwservices/pens/biblio90.html#Mira89
10. ↑ Scriptel Corporation , http://www.scriptel.com , получено 24 августа 2008 г.
